Гравировально-фрезерный станок IS900 - это новая модель среднего фомата. Рабочее поле станка: 635 x 432 x 80 мм. Скорость гравировки IS900 до 100 мм/сек с высоким ускорением 1000 мм/сек2, что обеспечивает высочайшую производительность. Удобная система крепления листовых материалов. Уникальная технология гравировки на криволинейных поверхностях Terrain Follower™. |
|
Гравировальный станок с программным управлением, который может производить несколько типов гравировки: 1. 2D и 3D гравировка с максимальным рабочим полем 635 x 432 x 80 мм. Это классическая гравировка вращающимся инструментом. Применяется для изготовления клише, штампов, раскрой оргстекла и производство акрилайтов, гравировки на часах, сувенирах, мобильных телефонах, ноутбуках, ювелирных изделиях, для производства номерков, шильдиков, табличек, указателей, бейджей, маркировки каких либо других готовых изделий и пр. 2. Гравировка алмазным инструментом без вращения - "царапание". 3. Гравировка на искривленных поверхностях. Патентованная технология Terrain follower™. Смотрите видео
Гравировальная машина IS900 имеет очень широкий спектр применения:
- Раскрой и гравировка листовых материалов;
- Производство приборных панелей;
- Маркировка различных готовых изделий;
- Гравировка на шильдах;
- Изготовление табличек и указателей;
- Гравировка пломбиров для пломбираторов;
- Изготовление гардеробных номерков;
- Изготовление медальонов для домашних питомцев;
- Гравировка на ювелирных изделиях;
- Изготовленеи наградной продукции;
- Изготовление штампов и клише;
- Гравировка на сувенирах (брелоках, ручках, зажигалах, металлических тарелках, столовых приборах и пр.);
- Гравировка на стекле алмазным инструментом;
- Изготовление табличек с текстом Брайля. Смотрите видео;
- Гравировка на неровных поверхностях. Патентованная технология Terrain follower™. Смотрите видео;

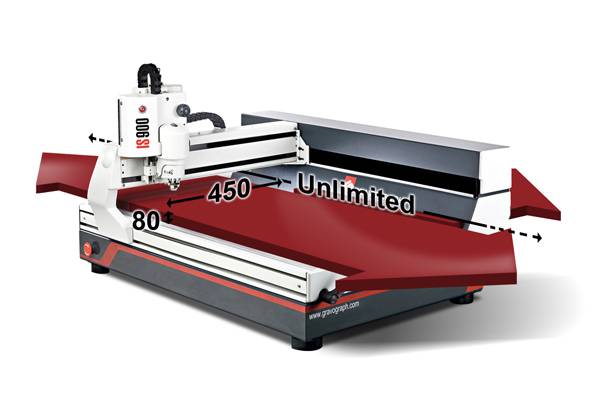

- Гравировка на пластине превышающей рабочую область станка возможна из-за наличия пазов в направлении осей X и Y. Смотрите видео;
|
Основные параметры:
- Интерфейс USB;
- Габариты станка: 1012 x 825 x 603 мм, вес станка 90 кг;
- Рабочая область: 635 x 432 x 80 мм;
- Размер стола: 660 x 450 мм.
- Варианты шпинделей:
90 Ватт, макс. 20'000 об./мин 200 Вт, макс. 20'000 об./мин; 150 Вт, макс. 60'000 об./мин;
Полные технические характеристики Видео станков в работе
|
Внешний вид станка Gravograph IS900 (Нажмите на картинку, чтобы увеличить)
|
 |
Возможна гравировка/фрезеровка на крупногабаритных объектах. |
 |
Удобная система крепления листовых материалов на столе станка сокращает временные затраты и увеличивает производительность. |
_d-sm.jpg) |

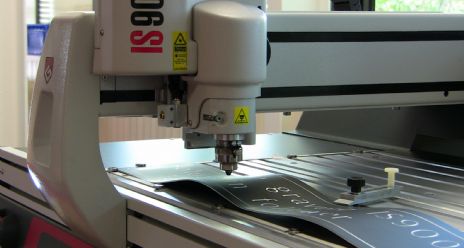

Как и в некоторых других моделях Gravograph в IS900 рекализована уникальная технология гравировки на неровных поверхностях Terrain Follower. |
|
Перед гравировкой вы можете отправить Ваше задание на станок с включенным лазерным лучом (лазерной указкой) и проверить правильность размещения последующей гравировки на изделии. Эта функция позволяет минимизировать брак при гравировке. |
Некоторые примеры работ гравировального стака IS900 (Нажмите на картинку, чтобы увеличить)
|
|

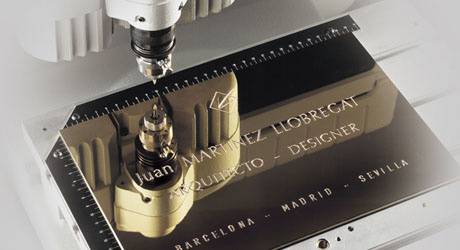

Гравировка латунной таблички |
|
Фасадная табличка |
|
Фасадная табличка |
|
Гравировка штампа в 3D |
|

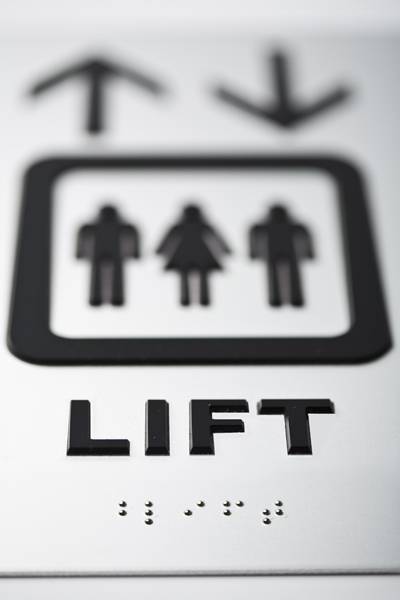

Таблички с текстом Брайля (для производства таких табличек необходимы специальные опции). Смотрите видео об изготовлении табличек с текстом Брайля. |
Технические характеристики |
Область гравировки |
635 x 432 x 80 мм |
Размер стола |
660 x 450 мм |
Ход по оси Z |
80 мм |
Клиренс (расстояние от стола до портала) |
90 мм |
Мощность шпинделя и частота вращения шпинделя |
90 Вт, 10'000-20'000 об./мин; 200 Вт, 10'000-20'000 об./мин; 150 Вт, 5'000-60'000 об./мин.
|
Макс. скорость при обычной гравировке |
По осям X, Y: 35 мм/сек. По оси Z: 40 мм/сек. |
Макс. скорость при гравировке алмазным инструментом |
По осям X, Y: 60 мм/сек. По оси Z: 100 мм/сек. |
Макс. скорость холостого хода |
По осям X, Y: 100 мм/сек. По оси Z: 100 мм/сек. |
Максимальное ускорение при обычной гравировке и при гравировке алмазным инструментом |
По осям X, Y: 700 мм/сек2. По оси Z: 1000 мм/сек2. |
Максимальное ускорение холостого хода |
По осям X, Y: 1000 мм/сек2. По оси Z: 1000 мм/сек2. |
Интерфейс |
USB |
Плоскостность |
Допуск плоскостности поверхности 0,2 мм |
Точность |
По осям X и Y: 0.05 мм |
Повторяемость |
< 0.05 мм |
Лазерная указка |
Лазерный диод (служит для позиционирования) |
Уровень шума |
Во включенном состоянии без гравировки: < 72 ± 1 дБ, При гравировке: 80 ± 2 дБ, Пиковое значение при гравировке: < 95 дБ. |
Габаритные размеры |
1012 x 825 x 603 мм |
Вес |
90 кг |
Габариты и вес в упаковке |
2 коробки: 208 кг - 125 х 115 х 110 см 66 кг - 105 х 80 х 31 см |
Электропитание |
220 В, 50 Гц |
Потребляемая мощность |
300 Ватт |
Комплектация |
Стол с Т-образными пазами, Струбцыны для закрепления заготовок, Устройство крепления листовых материалов, Коническая фреза, Встроенная лазерная указка, Кабель электропитания, Программное обеспечение, Инструкция на русском языке. |
Демонстрационные видео ролики. Станок Gravograph IS900 в работе.
|
1. Удобный прижим листового материала |
|
|
2. Гравировка на листе пластика, превышающем размеры рабочего стола станка |
|
|
3. Гравировка и фрезеровка отверстий на приборных панелях из алюминия |
|
|
4. Гравировка на двухслойном пластике |
|
|
5. Гравировка на криволинейной поверхности (патентованная технология Terrain follower™) |
|
|
6. Гравировка на криволинейной поверхности (патентованная технология Terrain follower™) |
|
|
7. Производство табличек с текстом Брайля (требуется специальная опция) |
|
|
8. Гравировка на пластине превышающей рабочую область станка возможна из-за наличия пазов в направлении осей X и Y |
|
|
|








|
